Дизайн-проект квартиры в ЖК Испанские кварталы

Планировка и чертежи квартиры в жилом комплексе комфорт-класса

Площадь: 69,8 м²

Дизайнер проекта: Анастасия Косых

ЖК находится в 3 км от МКАД, до ближайшей станции метро 15 минут пешком. На территории 34 га строятся многоэтажные дома, школы, садики, спортивный комплекс с бассейном. Предусмотрены беговые дорожки общей протяженностью в несколько километров, теннисный корт, площадка для игры в волейбол. Через всю территорию комплекса будет тянуться пешеходный бульвар. Для машин – наземный и подземный паркинг. В пешей доступности расположены водоемы и лесные массивы.

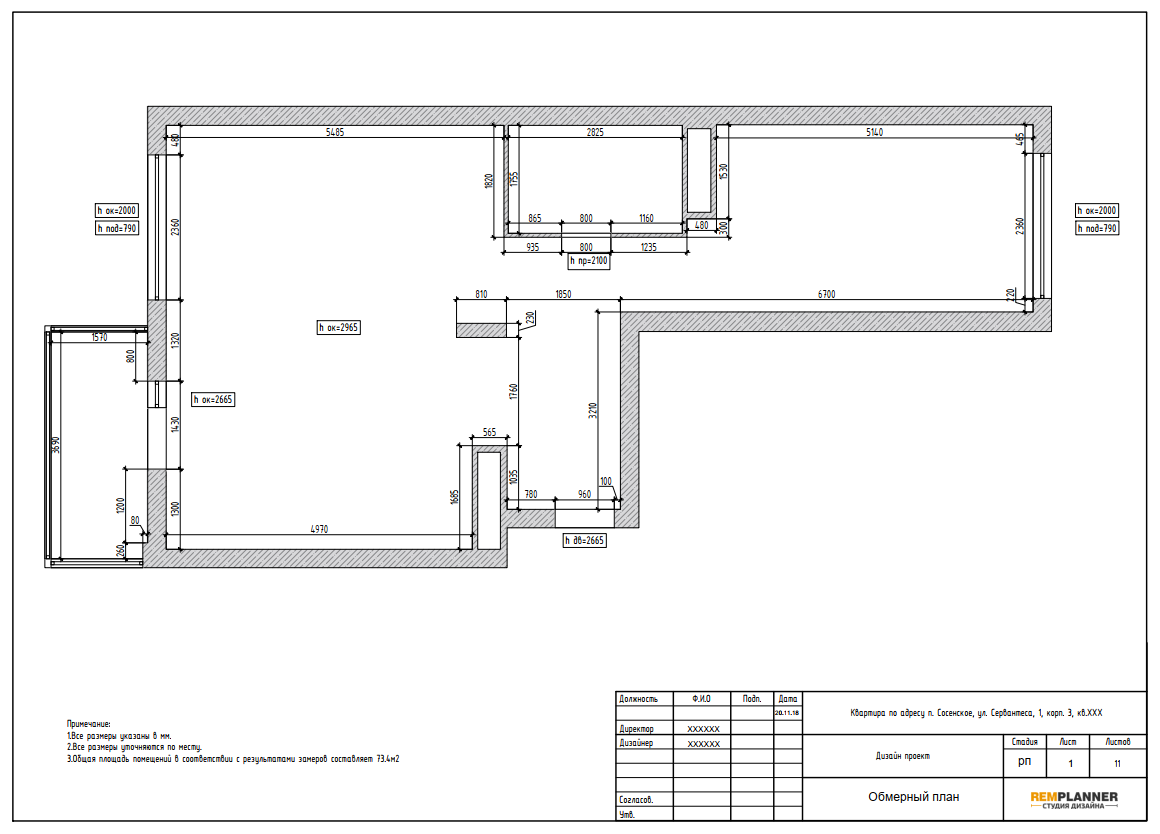

Обмерный план квартиры ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	Обмерный план квартиры	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	1	11
Разраб.
Заказчик

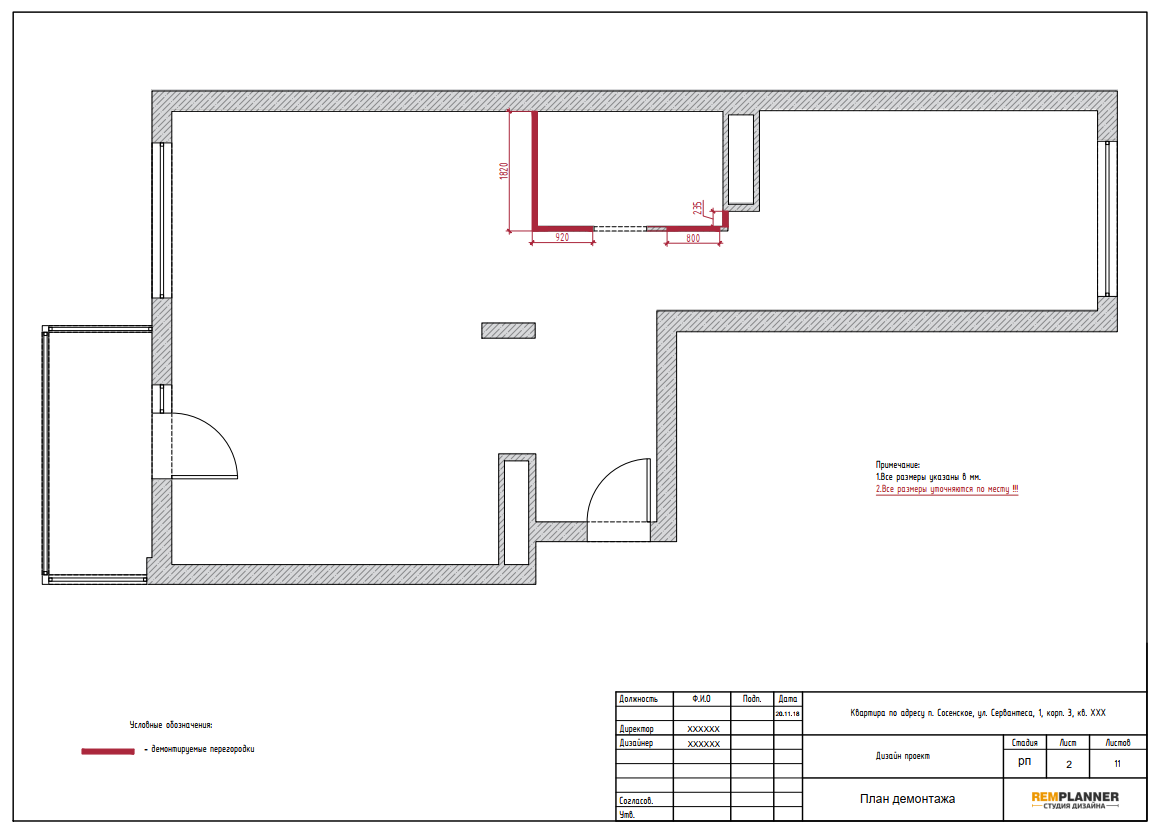

План демонтажа стен ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	План демонтажа стен	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	2	11
Разраб.
Заказчик

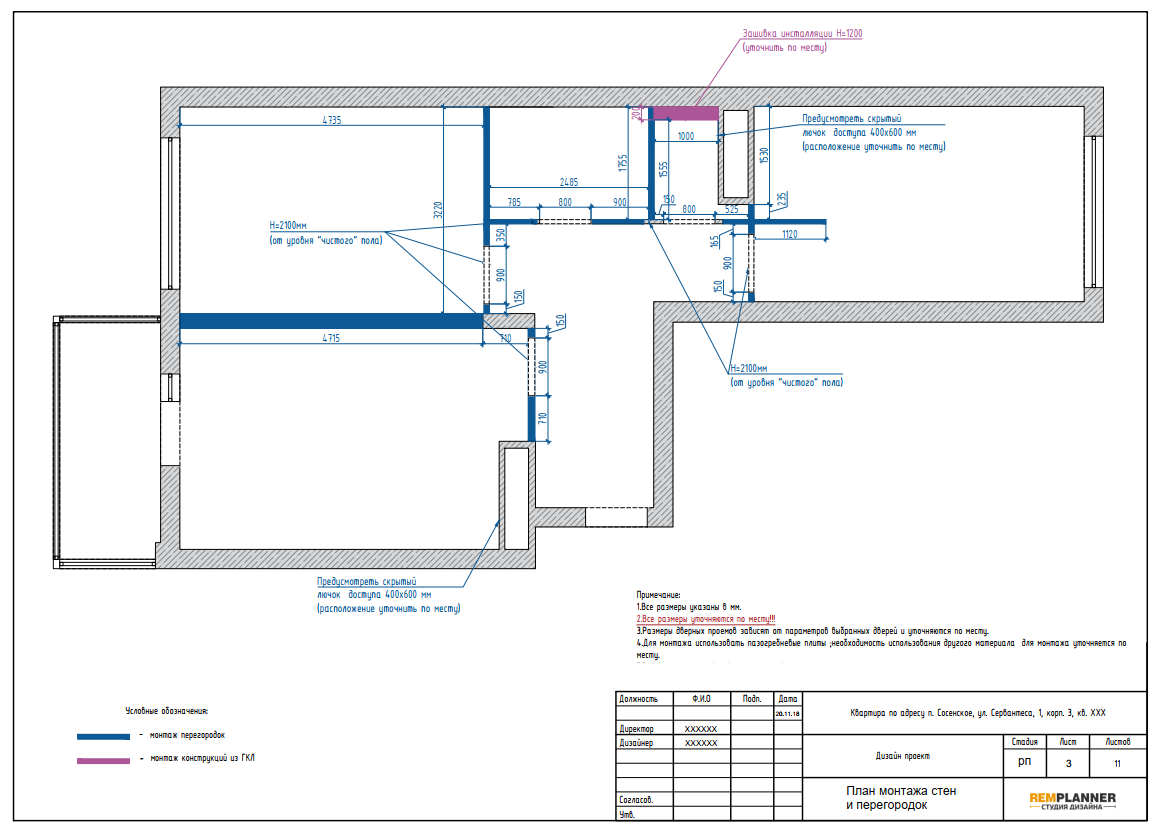

План монтажа перегородок ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	План монтажа перегородок	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	3	11
Разраб.
Заказчик

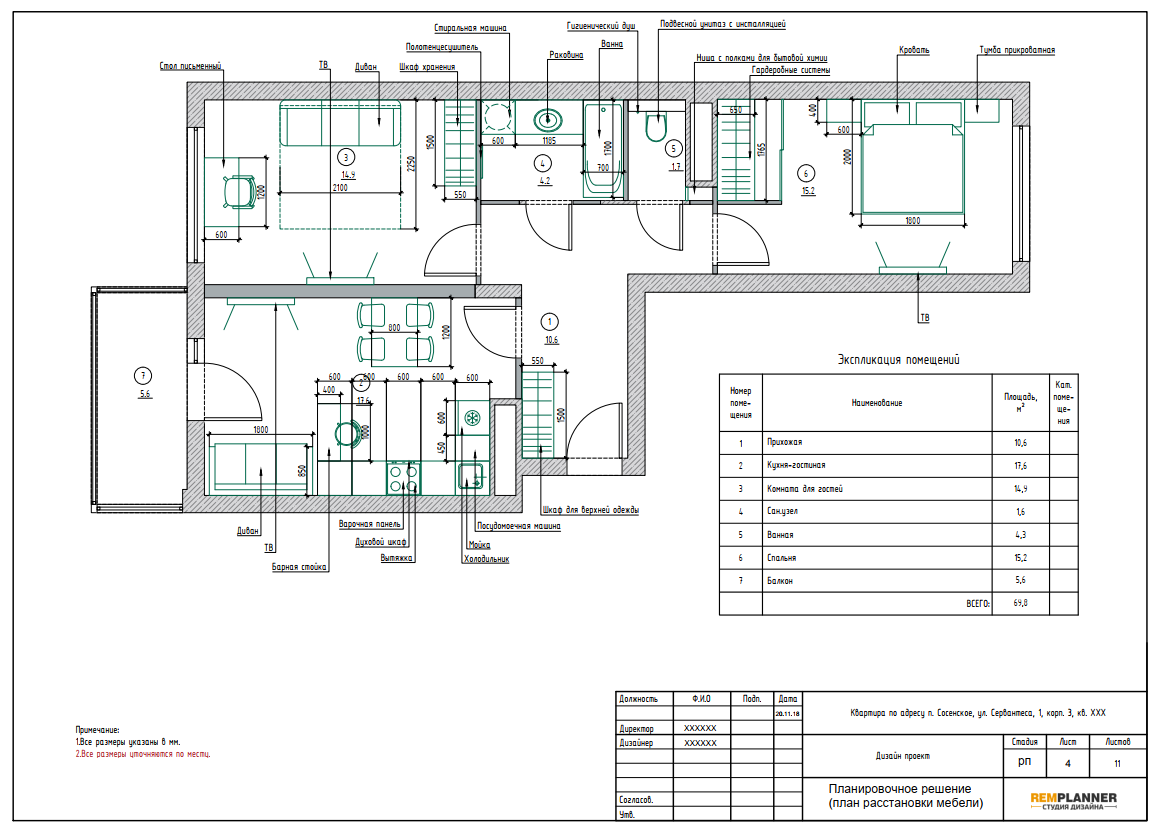

План расстановки мебели ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	План расстановки мебели	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	4	11
Разраб.
Заказчик

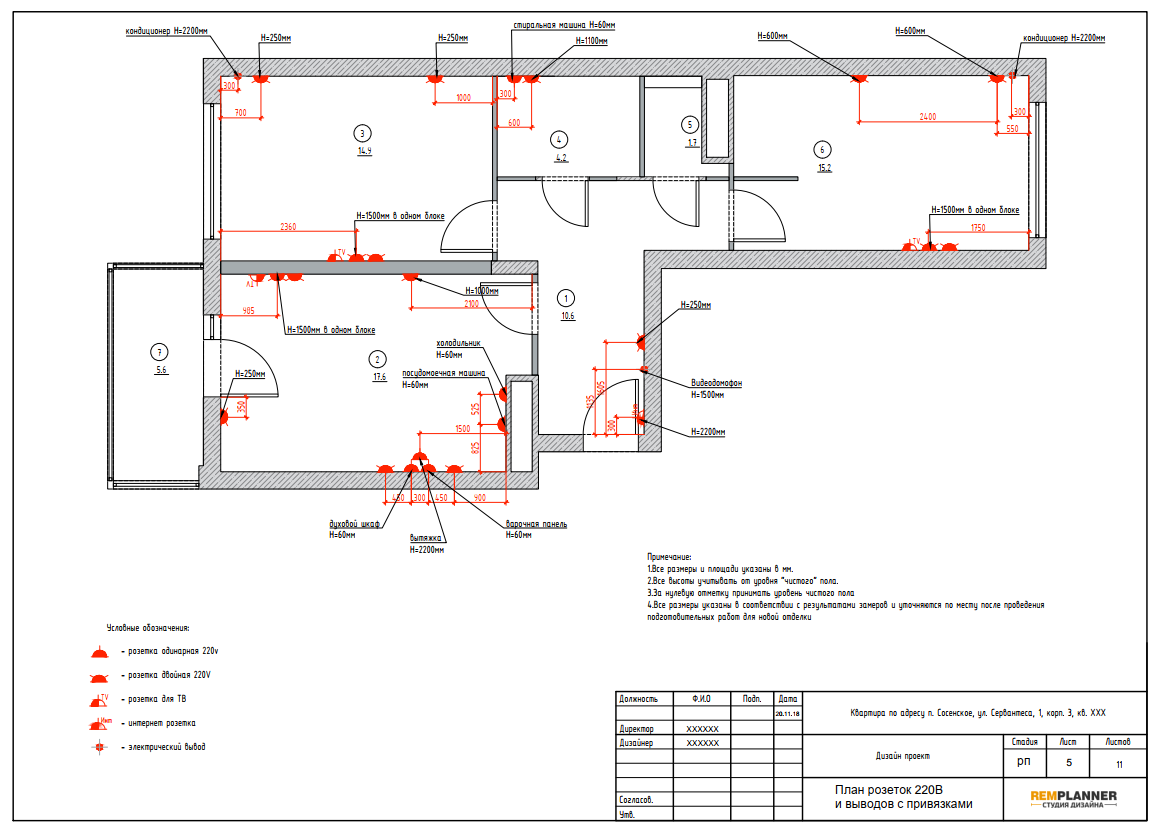

План розеток и выводов ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	План розеток и выводов	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	5	11
Разраб.
Заказчик

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата

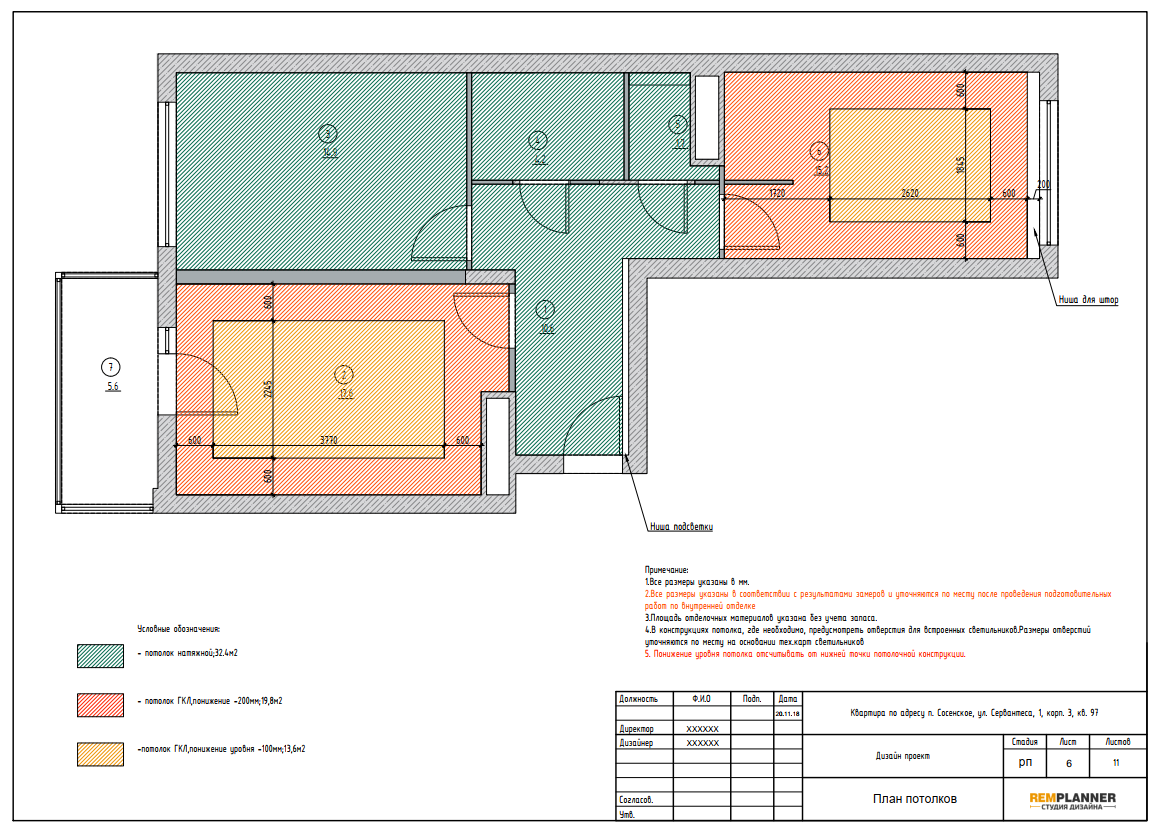

ГАП		Косых А.			07/2018	План потолков	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	6	11
Разраб.
Заказчик

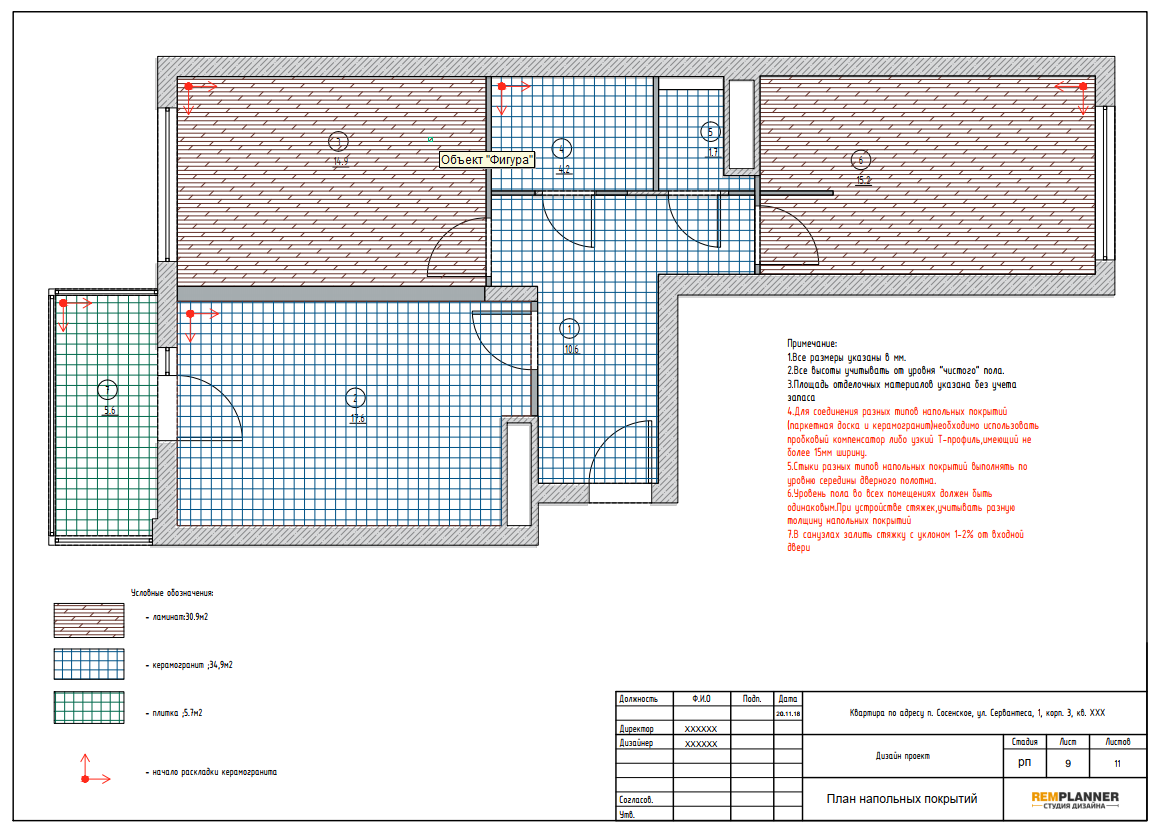

План напольных покрытий ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	План напольных покрытий	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	7	11
Разраб.
Заказчик

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата

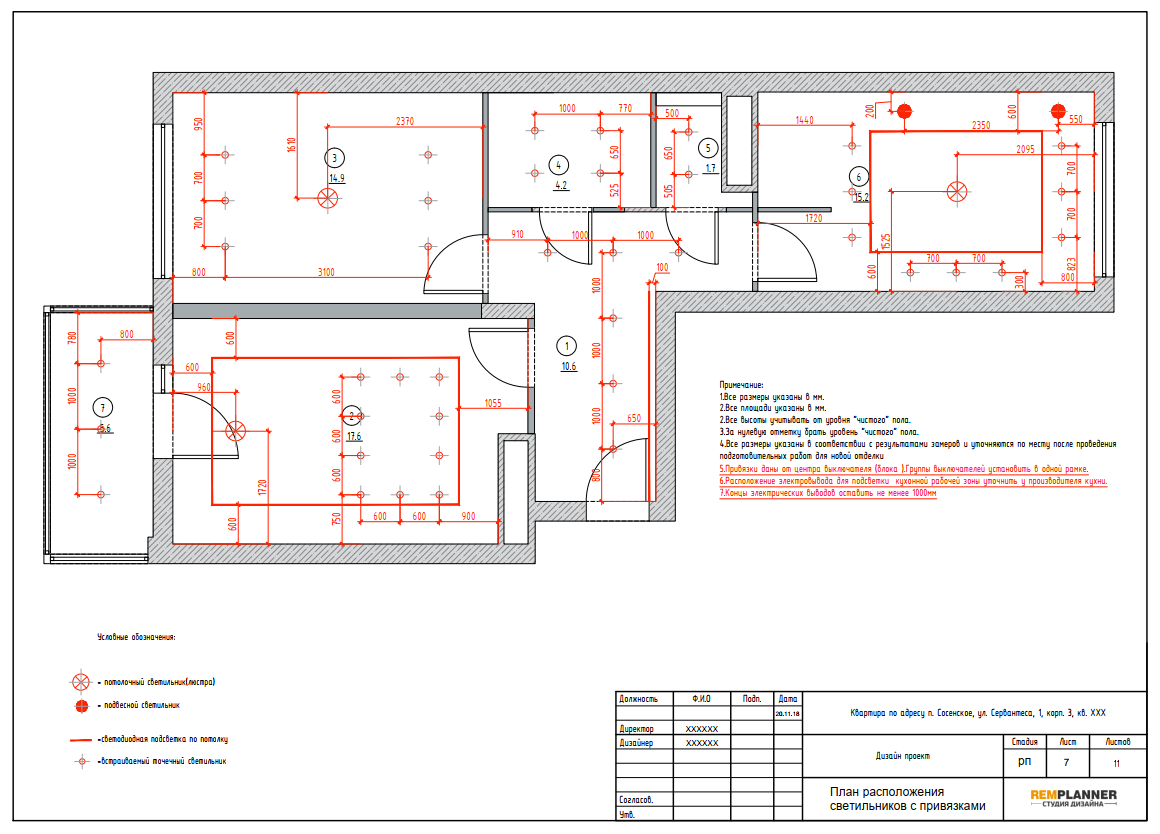

ГАП		Косых А.			07/2018	План освещения	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	8	11
Разраб.
Заказчик

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата

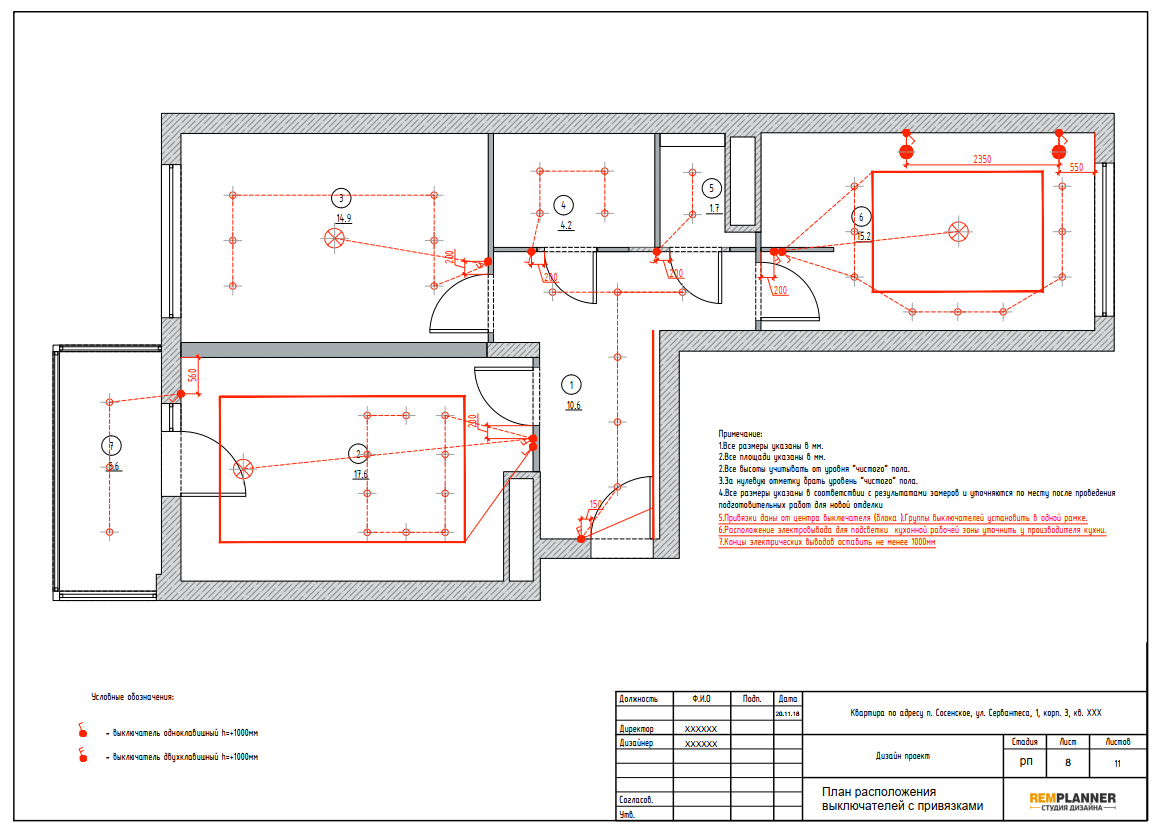

ГАП		Косых А.			07/2018	План выключателей	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	9	11
Разраб.
Заказчик

Экспликация помещений ЖК Испанские кварталы

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата
ГАП		Косых А.			07/2018	Экспликация помещений	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	10	11
Разраб.
Заказчик

						Частная квартира, ЖК Испанские кварталы Москва, пос. Сосенское, ул. Сервантеса д.1, корп.3

Изм.	Кол.уч.	Лист	№ док.	Подпись	Дата

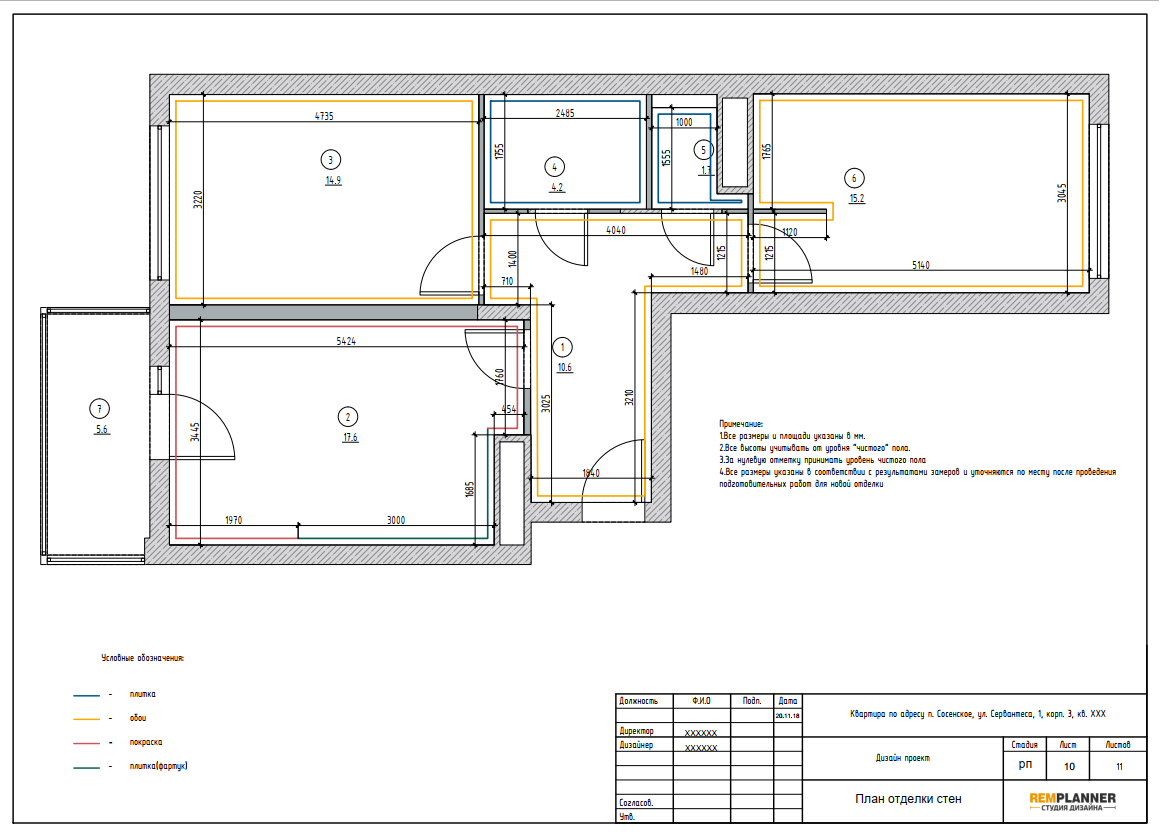

ГАП		Косых А.			07/2018	План отделки стен	Стадия	Лист	Листов
Дизайнер		Косых А.			07/2018		РП	11	11
Разраб.
Заказчик
